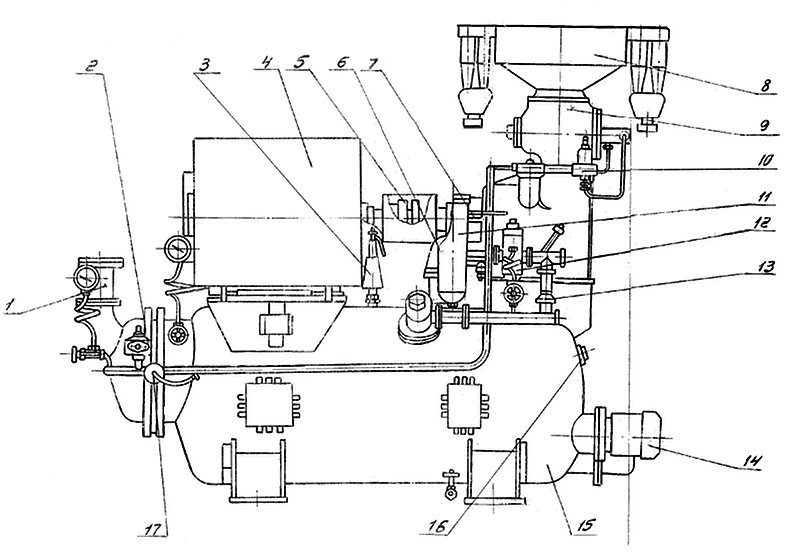

2.226.033
для Компрессор 6ВВ-32/7
| Номер |
Наименование |
№ чертежа |
Кол-во |
Вес |
| 1 |
Клапан поддержания давления |
3.151.011-02 |
1 |
|
| 2 |
Клапан стравливающий |
3.322.224 |
1 |
|
| 3 |
Клапан предохранительный |
3.322.210-02 |
1 |
|
| 4 |
Электродвигатель 4АН315М2СУ2 или 4АН315А2СУ2 |
|
1 |
|
| 5 |
Муфта упругая (0,3х0,2х0,2)м |
3.245.091 |
1 |
20 |
| 6 |
Клапан обратный |
3.324.098 |
1 |
|
| 6а |
Клапан обратный |
3.324.094 |
1 |
|
| 7 |
Компрессор (0,92х0,532х0,46)м |
2.226.008 |
1 |
555 |
| 8 |
Фильтр воздушный (0,906х0,545х0,535)м |
3.384.025 |
1 |
37,6 |
| 9 |
Клапан впускной |
3.151.010-01 |
1 |
|
| 10 |
Блок регулирования производительности (0,367х0,2х0,49)м |
3.820.004-02 |
1 |
5,2 |
| 11 |
Фильтр тонкой очистки масла (0,237х0,2х0,49)м |
3.380.437 |
1 |
13,94 |
| 12 |
Клапан отсечной |
3.320.145 |
1 |
|
| 13 |
Клапан перепускной |
3.322.225 |
1 |
|
| 14 |
Насос масляный с электроприводом (0,72х0,5х0,245)м |
2.044.017 |
1 |
39 |
| 15 |
Рама-бак с маслоотделителем (2,516х0,84х0,925)м |
3.507.390 |
1 |
592 |
| 16 |
Датчик-реле температуры электронный Т419 |
|
1 |
|
| 17 |
Датчик давления ММ-355 |
|
2 |
|
|
