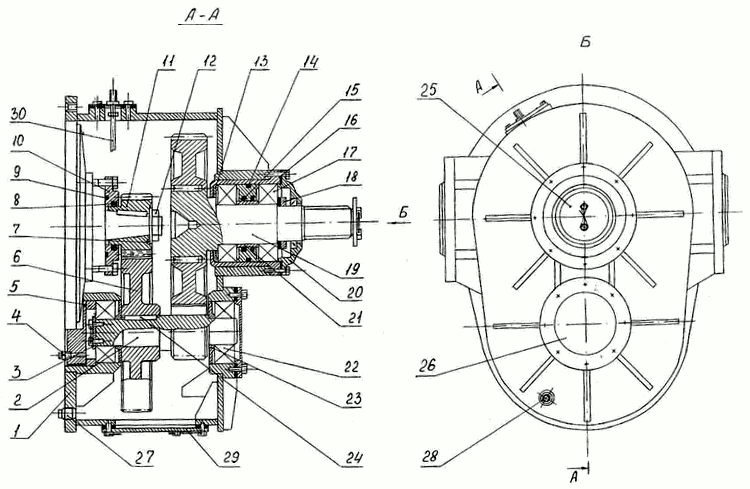

86.55.18.000
для 1989 - 1999 г.в.
| Номер |
Наименование |
№ чертежа |
Кол-во |
Вес |
| 1 |
Корпус |
86.55.18.011 |
1 |
328 |
| 2 |
Вал-шестерня |
86.55.18.113 |
1 |
19,7 |
| 3 |
Шайба |
41.55.18.128A |
2 |
0,4 |
| 4 |
Пресс-масленка |
086-06.00.0210 |
1 |
0,04 |
| 5 |
Крышка |
086.55.18.0150 |
1 |
5,05 |
| 6 |
Колесо |
86.55.18-114 |
1 |
93,1 |
| 7 |
Шайба стопорная |
61.55.18.170 |
1 |
0,4 |
| 8 |
Манжета 11-115x145-4 |
ГОСТ 8752-79 |
2 |
0,11 |
| 9 |
Кольцо 150-160-58-2-2 |
ГОСТ 9833-73 |
1 |
0,01 |
| 10 |
Крышка |
86.551 8.117 |
1 |
5,7 |
| 11 |
Шестерня |
86.55.18.111 |
1 |
15,2 |
| 12 |
Гайка М48хЗ,5-7Н8 |
ГОСТ 5916-70 |
1 |
0,3 |
| 13 |
Кольцо защитное |
086-55.18.1480 |
1 |
2,0 |
| 14 |
Кольцо 200-215-85-2-2 |
ГОСТ 9833-73 |
1 |
0,037 |
| 15 |
Манжета 1-160x1140-6 |
ГОСТ 14896-74 |
2 |
0,057 |
| 16 |
Прокладка |
4.155.18.123 |
4 |
0,14 |
| 17 |
Подшипник 3524 |
ГОСТ 5721-75 |
2 |
9,2 |
| 18 |
Гайка М120х2-7Н.8 |
ГОСТ 11871-80 |
1 |
1,33 |
| 19 |
Вал-шестерня |
86.55.18.012 |
1 |
102 |
| 20 |
Крышка |
61.55.18.179 |
1 |
3,26 |
| 21 |
Втулка |
86.55.18.118 |
1 |
1,5 |
| 22 |
Подшипник 3616 |
ГОСТ 5721-75 |
2 |
6,61 |
| 23 |
Кольцо защитное |
6.155.18.163 |
2 |
1,2 |
| 24 |
Шпонка 25x14x100 |
ГОСТ 8789-68 |
1 |
0,26 |
| 25 |
Шайба |
41.55.18.230 |
1 |
1,1 |
| 26 |
Крышка |
61.55.18.115 |
1 |
2,29 |
| 27 |
Сапун |
41.55.18.142 |
1 |
0,1 |
| 28 |
Заглушка |
33.033.408 |
1 |
|
| 29 |
Крышка |
61.55.18.190 |
1 |
4,26 |
| 30 |
Рукав |
33.029.001.000 |
1 |
0,37 |
|
