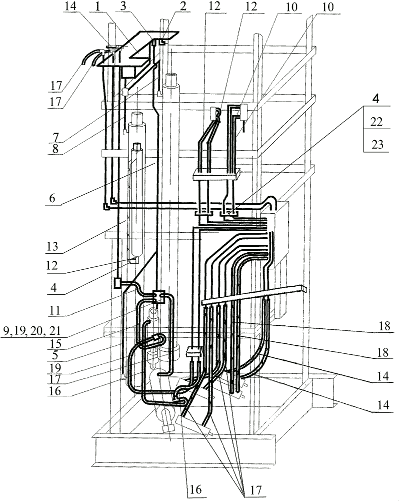

Маслопровод мачты

091-28.00.0000 для 2000 - 2006 г.в.
Номер Наименование № чертежа Кол-во Вес
2 Угольник 091-28.00.1500 1 3,35
3 Угольник ввертный 32х11,5 33.033.167 1 0,62
4 Гидрозамок 8Р2А 091-28.00.0123 2 4,8
5 Трубопровод Dу25 091-28.00.0140 1 6
6 Труба 091-28.00.0141 1 10,9
7 Трубопровод Dу25 091-28.00.0300 1 3,03
8 Трубопровод Dу25 091-28.00.0400 1 3,75
9 Гидроклапан давления с обратным клапаном ВГ66-34М-УХЛ4 1 4
10 Рукав 8х30-400 ЧУ8.02.1589-01 2 0,68
11 Рукав 8х30-1000 ЧУ8.02.1589-11 1 1,1
12 Рукав 8х30-1200 ЧУ8.02.1589-12 3 1,25
13 Рукав 8х30-1600 ЧУ8.02.1589-15 1 1,52
14 Рукав 8х30-2200 ЧУ8.02.1589-18 3 1,94
15 Рукав 12х25-900 ЧУ8.02.1590-10 1 1,27
16 Рукав 12х25-1600 ЧУ8.02.1590-15 2 1,9
17 Рукав 12х25-2200 ЧУ8.02.1590-18 7 2,44
18 Рукав 12х25-2500 ЧУ8.02.1590-19 2 2,71
19 Кольцо 026-032-36-2-2 ГОСТ 9833 1 0
20 Кольцо 029-035-36-2-2 ГОСТ 9833 1 0
21 Кольцо 040-044-25-2-2 ГОСТ 9833 1 0
22 Кольцо 028-032-25-2-2 ГОСТ 9833 2 0
23 Кольцо 038-042-30-2-2 ГОСТ 9833 2 0
