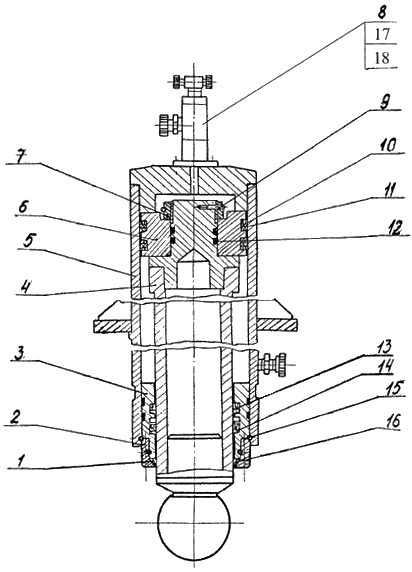

Гидроцилиндр домкрата

086-09.01.0000 для 1989 - 1999 г.в.
Номер Наименование № чертежа Кол-во Вес
1 Конус 086-09.00.1061 1 0,005
2 Крышка грязесъёмника 33.042.107.113-02 1 4,0
3 Крышка передняя 086-09.00.0140 1 20,0
4 Шток 086-09.00.0120 1 121
5 Цилиндр 086-09.00.0131 1 213
6 Поршень 086-09.00.0110. 1 22
7 Гайка 086-09.00.1000 1 1,8
8 Гидрозамок 16TA 091-06.01.0114 1 3,73
9 Кольцо стопорное 086-09.00.1010 1 0,14
10 Манжета 1-220x200-6 ГОСТ 14896-84 2 0,08
11 Кольцо защитное 1-220-11 ЧУ8.02.0787 2 0,025
12 Кольцо 095-105-58-2-2 ГОСТ 9833-73 / Г0СТ 18829-73 2 0
13 Манжета 1-180x160-6 ГОСТ 14896-84 2 0,064
14 Кольцо защитное 2-160-11 ЧУ8.02.0804 2 0,02
15 Кольцо 086-09.00.1030 1 0,44
16 Грязесъёмник 33.042.101.114-04 1 0,1
17 Кольцо 020-025-30-2-2 ГОСТ 9833 1 0,0005
18 Кольцо 028-032-25-2-2 ГОСТ 9833 2 0,00046
