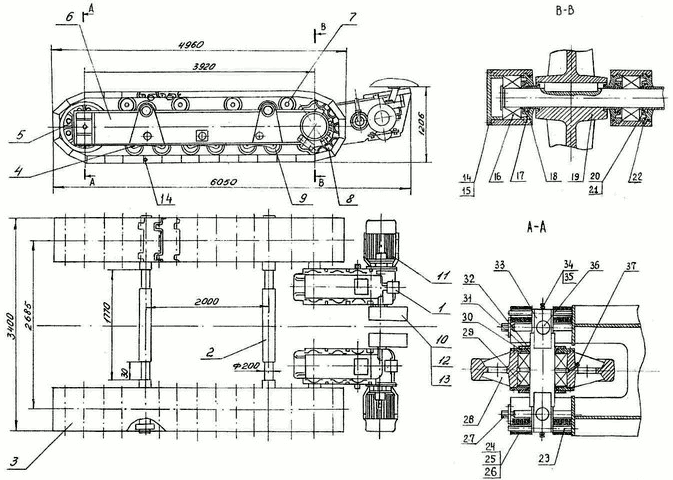

187-00.00.0000
для 1989 - 1999 г.в.
| Номер |
Наименование |
№ чертежа |
Кол-во |
Вес |
| 1 |
Привод хода(левый) |
187-01.02.0000 |
1 |
2500 |
| 1 |
Привод хода (правый) |
187-01.02.0000-01 |
1 |
2500 |
| 1 |
Привод хода(левый) |
187-01.02.0000-04 |
1 |
2500 |
| 1 |
Привод хода (правый) |
187-01.02.0000-05 |
1 |
2500 |
| 2 |
Ось гусеничного хода |
148.00.00.111 |
2 |
930 |
| 3 |
Звено гусеницы |
79-01.01.148 |
36 |
76 |
| 4 |
Балансир |
148-01.00.012 |
6 |
328 |
| 5 |
Колесо натяжное |
187-01.00.1015 |
2 |
273 |
| 6 |
Рама |
187-01.01.0000 |
2 |
1558 |
| 7 |
Ролик поддерживающий |
187-01.00.0135 |
8 |
38,5 |
| 8 |
Колесо ведущее |
187-01.00.1053 |
2 |
326,6 |
| 9 |
Каток |
148-01.00.160 |
12 |
68 |
| 10 |
Шкив тормозной |
79.0103.111-02 |
2 |
38,4 |
| 11 |
Двигатель МТКН 412-8У2 |
ГОСТ 185-70 |
2 |
315 |
| 11 |
Двигатель МТКН 412-8Т2 |
|
2 |
315 |
| 12 |
Тормоз колодочный ТК11-300У2 |
|
2 |
88 |
| 12 |
Тормоз колодочный ТК11-300Т2 |
|
2 |
88 |
| 13 |
Электромагнит М11-301У2 11ОВ ПВ в 40% |
|
2 |
36 |
| 13 |
Электромагнит М11-301Т2 11ОВ ПВ в 40% |
|
2 |
36 |
| 14 |
Крышка |
148.01.00.116 |
1 |
14,4 |
| 15 |
Прокладка |
187.01.00.1056 |
6 |
0,12 |
| 16 |
Подшипник 3538 |
ГОСТ 5721-75 |
2 |
14,7 |
| 17 |
Втулка |
148.01.00.120 |
2 |
51 |
| 17 |
Втулка |
148.01.00.120-01 |
2 |
5,1 |
| 18 |
Кольцо 330-340-58-2-4 |
ГОСТ 9833-73 / ГОСТ 18829-73 |
3 |
0,027 |
| 19 |
Колесо ведущее |
187-01.00.1053 |
1 |
326,6 |
| 20 |
Манжета 1.1-220x260-2 |
ГОСТ 8752-79 / ГOCT 38.05146-78 |
3 |
0,36 |
| 21 |
Кольцо 1Б 180 |
ГОСТ 13941-86 |
2 |
0,12 |
| 22 |
Крышка |
148.01.00.118 |
3 |
9,63 |
| 22 |
Крышка |
148.01.00.118-01 |
3 |
9,63 |
| 23 |
Палец |
79.01.01.165 |
2 |
2,0 |
| 23 |
Палец |
79.01.91.165-01 |
2 |
2,0 |
| 24 |
Прокладка |
79.01.01.166 |
30 |
0,48 |
| 25 |
Прокладка |
79.01.01.166-01 |
14 |
0,38 |
| 26 |
Прокладка |
79.01.01.166-02 |
10 |
0,24 |
| 27 |
Винт |
187-01.00.1016 |
2 |
8 |
| 27 |
Винт |
187-01.00.1016-01 |
2 |
8 |
| 28 |
Колесо натяжное |
187-01.00.1015 |
1 |
273 |
| 29 |
Подшипник 3530 |
ГОСТ 5721-70 |
2 |
11,6 |
| 30 |
Крышка |
79.01.01.122 |
2 |
12,5 |
| 30 |
Крышка |
79.01.01.122-01 |
2 |
12,5 |
| 31 |
Манжета 1.1-150x180-2 |
ГОСТ 8752-79 / ГОСТ38.05146-78 |
2 |
0,18 |
| 32 |
Лабиринт |
187-01.00.0100 |
2 |
4,68 |
| 33 |
Вал |
187-01.00.1012 |
1 |
80 |
| 34 |
Винт AM12-6х40.45.Н.029 |
ГОСТ 1483-84 |
2 |
0,04 |
| 35 |
Гайка M12-6H.5.029 |
ГОСТ 5915-70 |
2 |
0,02 |
| 36 |
Втулка |
187-01.00.1017 |
2 |
2,4 |
| 36 |
Втулка |
187-01.00.1017-01 |
2 |
2,4 |
| 37 |
Пресс-масленка СЧ-Б |
086-06.00.0210 |
1 |
0,04 |
| 37 |
Пресс-масленка СЧ-Б |
086-06.00.0210-01 |
1 |
0,04 |
|
