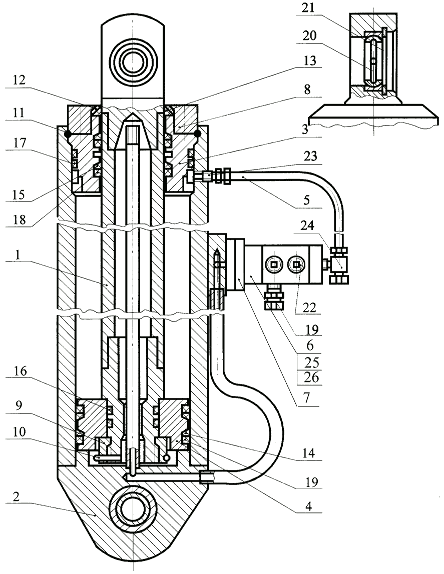

091-06.01.0000
для 2000 - 2006 г.в.
| Номер |
Наименование |
№ чертежа |
Кол-во |
Вес |
| 1 |
Шток |
086-06.00.0110 |
1 |
60,1 |
| 2 |
Цилиндр |
086-06.00.0132 |
1 |
136 |
| 3 |
Крышка передняя |
086-06.00.0180 |
1 |
12 |
| 4 |
Поршень |
091-06.01.0111 |
1 |
11 |
| 5 |
Патрубок, Dy12 |
091-06.00.0110 |
1 |
1 |
| 6 |
Гидрозамок 12ТА |
091.06.01.0112 |
1 |
|
| 7 |
Плита переходная |
3306.003.00.00.000-10 |
1 |
1,2 |
| 8 |
Крышка грязесъемника |
33.042.101.113 |
1 |
4,2 |
| 9 |
Гайка |
086-06.00.1490 |
1 |
1,4 |
| 10 |
Кольцо стопорное |
086-06.00.1480 |
1 |
0,11 |
| 11 |
Кольцо |
086-06.00.1500 |
1 |
0,24 |
| 12 |
Конус |
086-06.00.1531 |
1 |
0,01 |
| 13 |
Грязесъемник |
33.042.101.114 |
1 |
0,06 |
| 14 |
Кольцо защитное 1-180-11 |
ЧУ8.02.0785 |
2 |
0,03 |
| 15 |
Кольцо защитное 2-100-11 |
ЧУ8.02.0802 |
2 |
0,02 |
| 16 |
Кольцо 070-080-58-2-2 |
ГОСТ 9833 |
2 |
0,01 |
| 17 |
Кольцо 175-185-58-2-2 |
ГОСТ 9833 |
2 |
0,04 |
| 18 |
Манжета 1-120x100-6 |
ГОСТ 14896 |
2 |
0,06 |
| 19 |
Манжета 1-180х160-6 |
ГОСТ 14896 |
2 |
0,08 |
| 20 |
Подшипник шарнирный ШСЛ-60 |
ГОСТ 3635 |
2 |
0,98 |
| 21 |
Кольцо 1А90 |
ГОСТ 13943 |
2 |
0,02 |
| 22 |
Проходник ввертный 8х1/4”-39 |
33.033.059 |
1 |
0,06 |
| 23 |
Проходник ввертный 12 x 1/2" – 50 |
33.033.065 |
2 |
0,1 |
| 24 |
Тройник концевой 1-12 x 1/2" |
33.033.292 |
1 |
0,29 |
| 25 |
Кольцо 028-032-25-2-2 |
ГОСТ 9833 |
1 |
0 |
| 26 |
Кольцо 038-042-30-2-2 |
ГОСТ 9833 |
2 |
0 |
|
