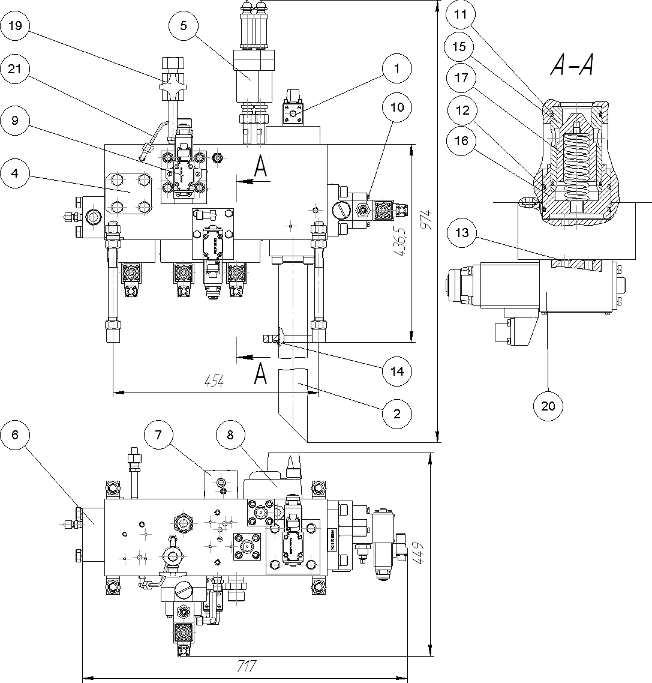

091-02.78.0700
для После 2006 г.в.
| Номер |
Наименование |
№ чертежа |
Кол-во |
Вес |
| 1 |
Клапан гидроуправляемый встроенный |
091-02.52.0104 |
|
|
| 2 |
Труба |
091-02.78.0704 |
|
|
| 4 |
Трубопровод |
091-02.78.0706 |
|
|
| 5 |
Установка преобразователя избыточного давления |
101-02.60.0500 |
|
|
| 6 |
Трубопровод |
091-02.78.0709 |
|
|
| 7 |
Гидроклапан давления ПБГ54-32М6 УХЛ4 ТУ 2-053-1628-83 |
|
|
|
| 8 |
Клапан обратный 1МКО-32 32-1УХЛ4 ТУ 2-053-1841-87Е |
|
|
|
| 9 |
Клапан предохранительный МКПВ-20 3С2Р2УХЛ4 ТУ 2-053.1737-85 |
|
|
|
| 10 |
Клапан предохранительный МКПВ-32 3С3.В1.24УХЛ4 ТУ 2-053.1737-85 |
|
|
|
| 11 |
Кольцо 040-045-30-2-2 ГОСТ 9833-73 ГОСТ 18829-73 |
|
|
|
| 12 |
Кольцо 055-060-30-2-2 ГОСТ 9833-73 ГОСТ 18829-73 |
|
|
|
| 13 |
Кольцо 009-012-19-2-3 ГОСТ 9833-73 ГОСТ 18829-73 |
|
|
|
| 14 |
Манжета грязесьемная У63-3 СТП 1-83 |
ЧУ8.02.0230 |
|
|
| 15 |
Седло клапана |
091-02.78.7003 |
|
|
| 16 |
Проставка |
091-02.52.1104 |
|
|
| 17 |
Клапан |
091-02.78.7002 |
|
|
| 19 |
Гидровентиль ВМ1-4 500УХЛ4 ТУ 2-053-1706-84 |
|
|
|
| 20 |
Гидрораспределитель 1РЕ6.574Г24НМСуУХЛ4 ГОСТ 24679-81 |
|
|
|
| 21 |
Трубопровод Dу4 |
101-02.27.0959-02 |
|
|
|
