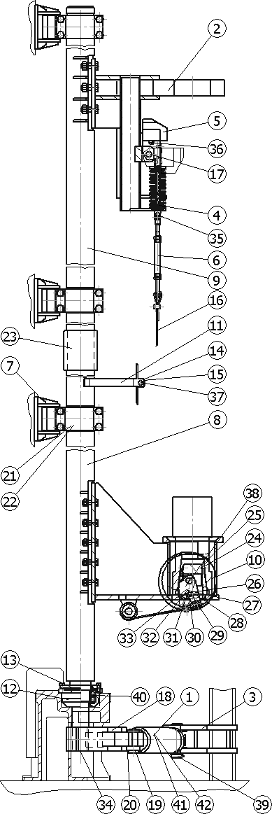

093-56.03.0000-03
для После 2006 г.в.
| Номер |
Наименование |
№ чертежа |
Кол-во |
Вес |
| 1 |
Гидроцилиндр I-125-63-280 |
33.043.034.000-10 |
|
|
| 2 |
Кассета верхняя |
093-56.03.0112 |
|
|
| 3 |
Кронштейн |
093-56.03.0114 |
|
|
| 4 |
Толкатель |
093-56.03.0117 |
|
|
| 5 |
Отсекатель |
093-56.03.0119 |
|
|
| 6 |
Талреп |
093-56.03.0120 |
|
|
| 7 |
Кронштейн |
093-56.03.0121 |
|
|
| 8 |
Стойка нижняя |
093-56.03.0123 |
|
|
| 9 |
Стойка верхняя |
093-56.03.0124-01 |
|
|
| 10 |
Кассета нижняя |
093-56.03.0125 |
|
|
| 11 |
Кронштейн |
093-56.03.0126 |
|
|
| 12 |
Стакан |
41.55.03.126А |
|
|
| 13 |
Крышка |
86К.55.03.216А |
|
|
| 14 |
Труба |
86.55.03.273А |
|
|
| 15 |
Кольцо |
86.55.03.272А |
|
|
| 16 |
Тяга Канат 6,4-Г-I-Н-1764(180) ГОСТ 3077-80 L=8800 |
093-56.03.1005 |
|
|
| 17 |
Палец |
093-56.03.1006 |
|
|
| 18 |
Рычаг |
093-56.03.1007 |
|
|
| 19 |
Ось |
093-56.03.1008 |
|
|
| 20 |
Оседержатель |
093-56.03.1009 |
|
|
| 21 |
Корпус |
093-56.03.1010 |
|
|
| 22 |
Крышка |
093-56.03.1011 |
|
|
| 23 |
Втулка |
093-56.03.1012 |
|
|
| 23 |
Муфта кабельная |
091-02.73.0000 |
|
|
| 24 |
Втулка |
093-56.03.1014 |
|
|
| 24 |
Трап машинного отделения |
091-19.00.0200 |
|
|
| 25 |
Кольцо |
093-56.03.1015 |
|
|
| 25 |
Амортизатор |
091-24.00.0400 |
|
|
| 26 |
Педаль |
093-56.03.1016 |
|
|
| 26 |
Установка насосная |
100-02.25.0120 |
|
|
| 27 |
Ролик |
093-56.03.1017 |
|
|
| 27 |
Агрегат преобразовательный электроприводов вращателя и хода ПЕВХ3-300/460-80/380У2 |
ПЭВХ3.110.000.000 |
|
|
| 28 |
Вал |
093-56.03.1018 |
|
|
| 28 |
Устройство защитного отключения РУП380/220 ТУ3425-002-04775347-78 |
|
|
|
| 29 |
Собачка |
093-56.03.1019 |
|
|
| 29 |
Трансформатор ТСЗИ-1,6 У2, 380/36В ИАЯК 671134 039ТУ |
|
|
|
| 30 |
Шайба |
093-56.03.1020 |
|
|
| 30 |
Трансформатор ТСЗМ-10-74. ОМ5 10квА, 380/230В ТУ 16-517.851-76 |
|
|
|
| 31 |
Втулка |
093-56.03.1021 |
|
|
| 31 |
Установка компрессорная 6ВВ-32/7 У3 ТУ 26-12-168-90 |
1.260..033-04 |
|
|
| 32 |
Пружина |
093-56.03.1022 |
|
|
| 32 |
Огнетушитель ОУ-2-02 ТУ4854-212-21352393-99 (с кронштейном) |
|
|
|
| 33 |
Упор |
093-56.03.1023 |
|
|
| 33 |
Ограждение |
091-02.00.0180 |
|
|
| 34 |
Шайба |
091-55.03.1310 |
|
|
| 34 |
Маслонасосная станция |
091-02.69.0000 - 02 |
|
|
| 35 |
Ось 6-16b12х35.20.Ц9хр ГОСТ 9850-80 |
|
|
|
| 35 |
Коробка переходная №1 |
086-13.00.0000-05 |
|
|
| 36 |
Ось 6-16b12х50.20.Ц9хр ГОСТ 9850-80 |
|
|
|
| 36 |
Трап |
091-02.00.0355 |
|
|
| 37 |
Ось 6-20h12х210.20.Ц9хр ГОСТ 9850-80 |
|
|
|
| 37 |
Опора левая |
091-03.01.0000 |
|
|
| 38 |
Ось 6-20h12х45.20.Ц9хр ГОСТ 9850-80 |
|
|
|
| 38 |
Опора правая |
091-03.02.0000 |
|
|
| 39 |
Ось 6-70h12х170.20.Ц9хр ГОСТ 9850-80 |
|
|
|
| 39 |
Сирена сигнальная СС-1У2, 220В |
|
|
|
| 40 |
Подшипник 36218 ГОСТ 831-75 |
|
|
|
| 41 |
Угольник ввертный 12х1/2-37 ОСТ 24.720.23-83 |
|
|
|
| 42 |
Тройник концевой1-12х1/2 ОСТ 24.720.27-83 |
|
|
|
|
